Was ist Ethernet? Grundlagen, Geschichte & Funktionsweise für IT-Entscheider

Inhalt in Kürze

• Ethernet ist seit 1983 als IEEE 802.3 standardisiert und regelt, wie Geräte in lokalen Netzwerken (LANs) auf Schicht 1 und 2 des OSI-Modells miteinander kommunizieren — erfunden 1973 von Robert Metcalfe bei Xerox PARC.
• Technisch besteht Ethernet aus drei Kernbausteinen: dem Frame-Format (Datenpaket mit MAC-Adressen und CRC), der MAC-Teilschicht (Zugriffsregeln) und dem Physical Layer (Bitübertragung über Kupfer oder Glasfaser).
• CSMA/CD war das ursprüngliche Zugriffsverfahren — in modernen Full-Duplex-Switches faktisch abgeschaltet, gehört aber zum Verständnis der Ethernet-Funktionsweise dazu.
• MAC-Adressen sind 48-Bit-Hardwarekennungen, die jede Netzwerkkarte weltweit eindeutig identifizieren. Die ersten 24 Bit (OUI) zeigen den Hersteller, die letzten 24 Bit die individuelle Kennung.
• Ethernet und TCP/IP greifen ineinander: Ethernet liefert die Daten bis zum nächsten Switch/Router, TCP/IP sorgt für das Routing zwischen Netzen und die zuverlässige Übertragung bis zur Anwendung.

Sie nutzen Ethernet jeden Tag — ohne es zu sehen. Der Laptop im WLAN, das Teams-Meeting, der Drucker im Flur, das VoIP-Telefon: Alles landet am Ende an einem Ethernet-Switch im Serverschrank. Wer dieses Fundament versteht, versteht auch, warum bestimmte IT-Probleme auftauchen — und warum andere gar nicht mehr auftreten können.

Dieser Artikel konzentriert sich bewusst auf die Grundlagen, Geschichte und technische Funktionsweise von Ethernet. Wer sich für Kabeltypen, PoE, Kaufentscheidung und Business-Einsatz interessiert, findet diese Themen im Schwesterartikel Ethernet: Die Grundlagen erklärt für IT-Entscheider. Beide Artikel ergänzen sich — dieser hier ist das Fundament, der andere die Praxis.

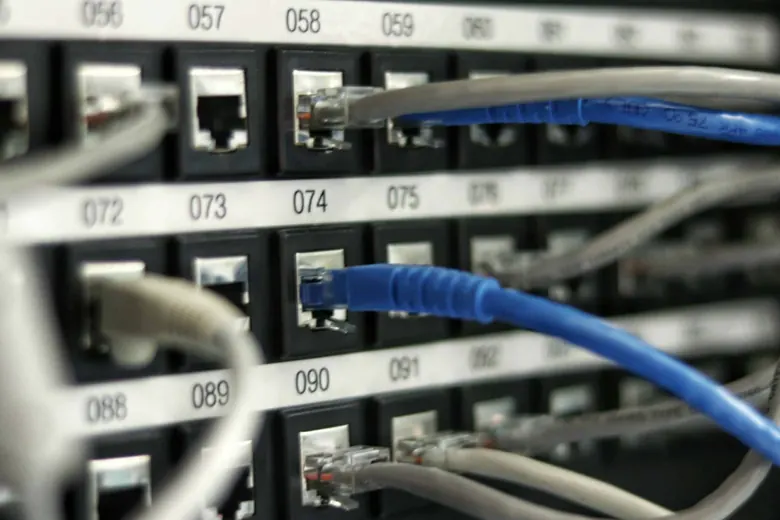

Was ist Ethernet? — die präzise Definition

Ethernet ist eine kabelgebundene Netzwerktechnologie, die als Standardfamilie IEEE 802.3 die Bitübertragung (OSI-Schicht 1) und die Sicherungsschicht (OSI-Schicht 2) für lokale Netzwerke definiert. Sie legt fest, wie elektrische oder optische Signale über das Medium laufen, wie Datenpakete (Frames) strukturiert sind und wie mehrere Geräte gemeinsam auf ein Übertragungsmedium zugreifen.

Zentrales Prinzip: paketvermittelter Datenverkehr mit globaler, hardwarebasierter Adressierung über MAC-Adressen. Jedes Datenpaket enthält eine Absender- und eine Ziel-MAC-Adresse sowie eine Prüfsumme — damit ist auf Schicht 2 alles geregelt, was man braucht, um im selben Netzwerk sauber zu kommunizieren.

Die Standardfamilie umfasst heute Geschwindigkeiten von 10 Mbit/s (ursprüngliches Ethernet) bis 400 Gbit/s (aktueller Rechenzentrums-Standard), Terabit-Ethernet ist in Arbeit. Laut IEEE 802.3 Working Group liefen 2024 weltweit deutlich über 5 Milliarden aktive Ethernet-Ports — unsichtbar, aber überall.

Die Ethernet-Geschichte: DIX, IEEE 802.3 und eine 50-Jahre-Erfolgsstory

Ethernet ist älter, als die meisten Leser überhaupt im Berufsleben stehen. Die Ursprünge reichen ins Jahr 1973 zurück, in einen Forschungslaborflügel von Xerox PARC in Kalifornien.

Metcalfe, Boggs und das Alto Aloha Network (1973)

Am 22. Mai 1973 schrieb Robert Metcalfe, gemeinsam mit seinem Kollegen David Boggs, ein internes Memo mit dem Titel „Alto Aloha Network”. Ziel: Die damals brandneuen Alto-PCs sollten mit einem neuartigen Laserdrucker kommunizieren. Inspiration war das ALOHAnet der Universität Hawaii — ein Funkprotokoll, bei dem Sender einfach losgesendet und bei Kollisionen erneut gesendet haben.

Metcalfe übertrug dieses Prinzip auf Koaxialkabel und nannte das Medium den „Äther” (englisch: ether). Daraus wurde Ethernet. Der erste Prototyp lief mit 2,94 Mbit/s über ein dickes gelbes Koaxialkabel — und verband 100 Alto-Rechner im PARC-Gebäude.

DIX-Standard (1980) und IEEE 802.3 (1983)

1979 verließ Metcalfe Xerox und gründete 3Com, um Ethernet zu kommerzialisieren. Parallel bildeten Digital Equipment Corporation, Intel und Xerox das sogenannte DIX-Konsortium und veröffentlichten 1980 die erste offizielle Ethernet-Spezifikation: 10 Mbit/s über Thick Ethernet (10BASE5).

1983 ratifizierte das IEEE diesen Standard als IEEE 802.3 — und damit wurde Ethernet zum offenen, herstellerübergreifenden Industriestandard. Genau das war der Unterschied zu Konkurrenztechniken wie IBMs Token Ring: Ethernet konnte jeder bauen, verkaufen, verbessern.

Die Evolution: 10 → 100 → 1.000 → 10.000 → 400.000 Mbit/s

Die eigentliche Leistung: Trotz aller Geschwindigkeitssprünge blieb das Frame-Format konstant. Ein Ethernet-Frame von 2026 hat denselben Grundaufbau wie einer von 1983. Das ist der Hauptgrund, warum Ethernet-Investitionen so lange halten — abwärtskompatibel, vorwärtskompatibel, verlässlich.

Robert Metcalfe erhielt 2022 den Turing Award, die höchste Auszeichnung der Informatik — unter anderem für die Erfindung von Ethernet. Seine Würdigung auf awards.acm.org beschreibt Ethernet als „grundlegende Technologie des Internets”.

Wie funktioniert Ethernet technisch?

Kommen wir zum Kern: Was passiert tatsächlich, wenn Ihr Laptop eine Datei an den Fileserver schickt? Drei Bausteine arbeiten zusammen — Frame, MAC-Adressen, Zugriffsverfahren.

Der Ethernet-Frame: so ist ein Datenpaket aufgebaut

Ein klassischer Ethernet-II-Frame (der heute übliche Standard) sieht von links nach rechts so aus:

Minimum 64 Byte, Maximum 1.518 Byte pro Frame — oder bis 9.000 Byte bei sogenannten Jumbo Frames, die in Rechenzentren und SAN-Umgebungen üblich sind, weil sie den Overhead pro Byte senken.

MAC-Adressen: weltweit eindeutig, fest in Hardware

Jede Netzwerkkarte bekommt vom Hersteller eine 48-Bit-Hardwareadresse eingebrannt. Schreibweise typisch: 00:1A:2B:3C:4D:5E. Die ersten 24 Bit sind die OUI (Organizationally Unique Identifier) — ein vom IEEE vergebener Herstellercode. Die letzten 24 Bit vergibt der Hersteller intern pro Gerät.

Dadurch ist jede MAC-Adresse auf der Welt theoretisch einmalig. Mit OUI-Nachschlagewerken wie wireshark.org/tools/oui-lookup können Admins aus einer MAC ablesen, ob das Gerät von Dell, HP, Cisco, Apple oder einem IoT-No-Name kommt — das ist praktisch für Netzwerk-Inventur und Security-Analyse.

Wenn ein Kunde uns anruft und sagt „das Netzwerk ist langsam", fragen wir als Erstes: Wie sauber ist die Layer-2-Basis? Häufig sind es genau dort die Probleme — doppelte IPs, falsche VLANs, Broadcast-Stürme. Die Diagnose beginnt bei MAC-Adressen und Frames, nicht bei WLAN-Passwörtern.

Jens HagelGeschäftsführer, hagel IT-Services GmbH

CSMA/CD: das ursprüngliche Zugriffsverfahren

Auf einem gemeinsam genutzten Kabel (wie es 10BASE5 oder 10BASE2 hatten) konnten theoretisch mehrere Stationen gleichzeitig senden — mit Datensalat als Folge. Deshalb erfand Metcalfe CSMA/CD:

1. Carrier Sense: Bevor gesendet wird, horcht die Station am Kabel. Still? Dann los.
2. Multiple Access: Alle Stationen haben dasselbe Recht.
3. Collision Detection: Während des Sendens wird weiter gelauscht. Kommen zwei gleichzeitig, erkennt man die Kollision am Spannungsprofil.
4. Backoff: Beide Stationen warten eine zufällige Zeit und versuchen es erneut. Bei weiteren Kollisionen verdoppelt sich die Wartespanne (Binary Exponential Backoff).

In modernen Full-Duplex-Netzen ist dieses Verfahren faktisch abgeschaltet: Jeder Port eines Switches ist eine eigene Kollisionsdomäne mit genau zwei Teilnehmern (Switch + Gerät), Sende- und Empfangsrichtung sind getrennte Leitungspaare. CSMA/CD bleibt aber im Standard — und ist wichtig fürs konzeptionelle Verständnis.

Ethernet im OSI-Modell: Schicht 1 & 2 im Detail

Das OSI-Referenzmodell ist das abstrakte Schichtenmodell, mit dem Netzwerker ihre Arbeit ordnen. Ethernet belegt die beiden untersten Schichten — und zwar präzise aufgeteilt. Wer tiefer eintauchen will, findet die kompakte Erklärung auch in der Microsoft Learn Dokumentation zum OSI-Modell.

Schicht 1 — Physical Layer: Bits über Kupfer und Glas

Die unterste Schicht kümmert sich darum, wie die nackten Einsen und Nullen physikalisch übers Kabel wandern. Ethernet nutzt dafür verschiedene Kodierungen:

• Manchester-Kodierung bei 10BASE-T
• 4B5B/MLT-3 bei 100BASE-TX (Fast Ethernet)
• PAM-5 bei 1000BASE-T (Gigabit Ethernet)
• PAM-16 und DSQ128 bei 10GBASE-T
• PAM-4 bei 200/400-Gigabit-Ethernet

Der Physical Layer definiert außerdem Pin-Belegung, Signalpegel, maximale Segmentlängen (100 Meter bei Kupfer-Twisted-Pair) und Steckertypen (RJ45, LC, MPO, SFP-Module).

Schicht 2 — Data Link Layer: MAC und LLC

Die Sicherungsschicht ist in Ethernet nochmal unterteilt:

1. MAC-Teilschicht (Media Access Control): Frame-Format, MAC-Adressen, Zugriffsverfahren (CSMA/CD), Fehlerprüfung per CRC.
2. LLC-Teilschicht (Logical Link Control): Nach IEEE 802.2 — eine herstellerunabhängige Schnittstelle zu Schicht 3, die theoretisch auch mit Token Ring, WLAN oder Bluetooth funktioniert.

Im praktischen Alltag moderner Ethernet-II-Frames wird LLC meist umgangen und der Frame direkt mit EtherType an Schicht 3 übergeben — was das Ganze schlanker macht. Aber in Enterprise-Umgebungen mit MPLS, STP, CDP oder LLDP kommen die LLC-Mechanismen durchaus zum Einsatz.

Wo hört Ethernet auf?

Die klare Antwort: Ethernet endet an Schicht 3. Darüber übernehmen IP (Internet Protocol), TCP und UDP sowie alle Anwendungsprotokolle (HTTP, SMTP, DNS, etc.). Ethernet weiß nichts von IP-Adressen, Ports oder Webseiten — es liefert nur Frames zuverlässig bis zum nächsten Layer-2-Gerät. Diese klare Trennung der Zuständigkeiten ist einer der Gründe, warum der Netzwerk-Stack so robust skaliert.

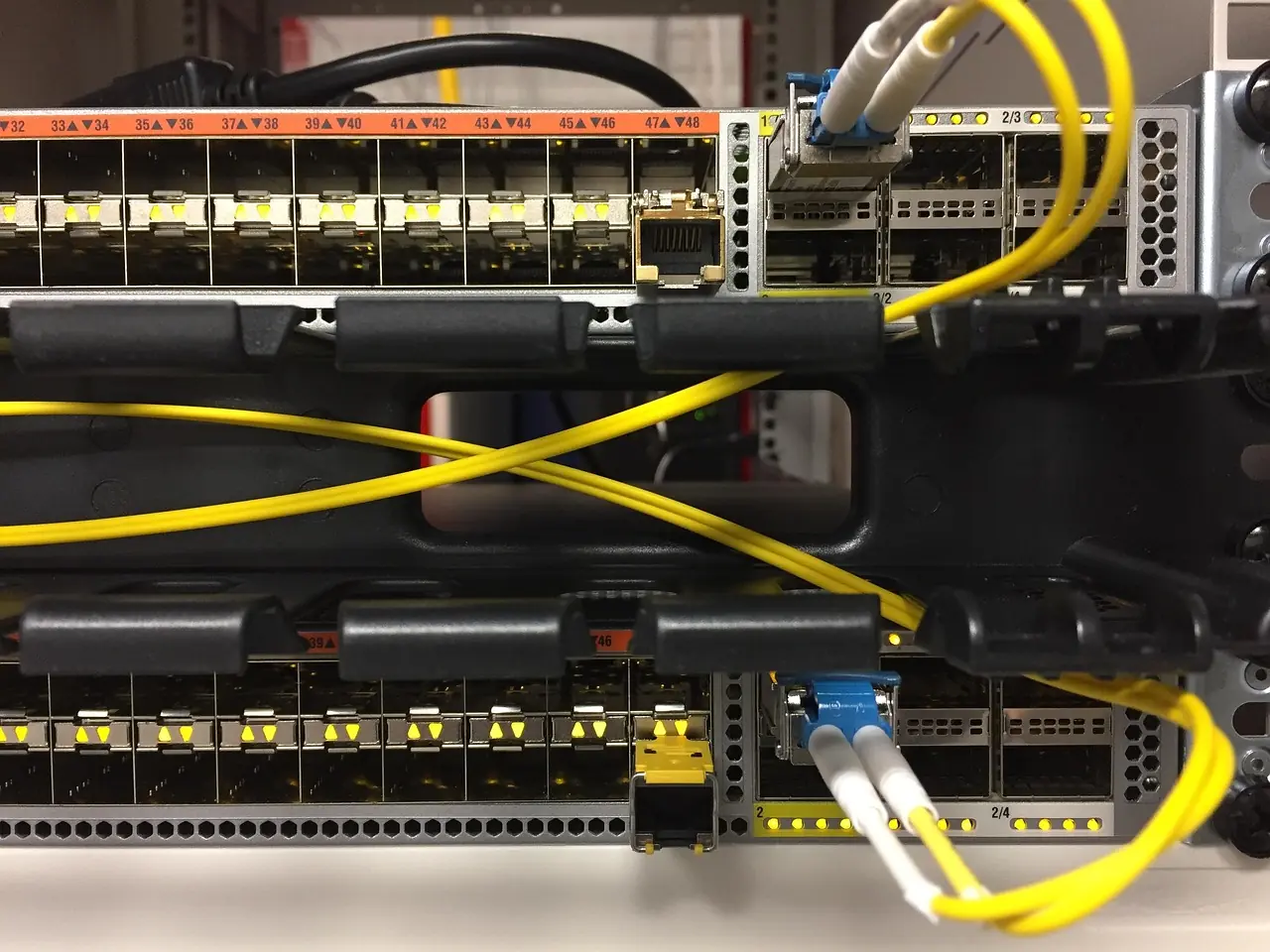

TCP/IP und Ethernet — das Zusammenspiel

Das OSI-Modell ist akademisch sauber, im Alltag arbeiten wir aber mit dem TCP/IP-Referenzmodell. Dort mappen sich Ethernet und seine Kollegen so:

Ein konkretes Beispiel: Sie rufen https://www.hagel-it.de/ auf.

1. HTTP-Request wird in TCP-Segmente verpackt.
2. TCP-Segmente kommen in IP-Pakete.
3. IP-Pakete werden in Ethernet-Frames eingebettet und mit Ziel-MAC versehen.
4. Der Switch liefert den Frame an den Router, der über ARP (Address Resolution Protocol) die nächste Ziel-MAC ermittelt und den Frame weiterschickt.
5. Am Zielserver passiert das Ganze rückwärts — vom Frame bis zur Webseite in Ihrem Browser.

Ethernet ist dabei der Transporteur auf der letzten Meile. Ohne sauberes Ethernet kein TCP/IP, kein Internet, keine Cloud. Deshalb ist ein solides Netzwerk-Design die Basis für alles, was wir heute als „digital” verstehen.

Kollisionsdomäne, Broadcast-Domäne, Half/Full Duplex

Vier Begriffe, die ständig in IT-Gesprächen auftauchen — und die man klar voneinander trennen muss, sonst redet man aneinander vorbei.

Kollisionsdomäne

Umfasst alle Geräte, deren Signale miteinander kollidieren können. Bei einem Hub war das Kabelnetz eine einzige große Kollisionsdomäne — je mehr Geräte, desto mehr Kollisionen. Moderne Switches hingegen haben pro Port eine eigene Mini-Kollisionsdomäne mit nur zwei Teilnehmern. Deshalb: Hubs sind seit Jahren ausgestorben, Switches Standard.

Broadcast-Domäne

Umfasst alle Geräte, die einen Layer-2-Broadcast (Ziel-MAC FF:FF:FF:FF:FF:FF) empfangen. Typischerweise ist das alles, was am gleichen Switch oder Switch-Verbund hängt — bis zur nächsten Router-Grenze. VLANs zerlegen Broadcast-Domänen logisch, ohne dass man physisch ein zweites Netz ziehen muss.

Half Duplex vs. Full Duplex

• Half Duplex: Ein Gerät sendet ODER empfängt. Typisch bei 10BASE-T über Hub.
• Full Duplex: Ein Gerät sendet UND empfängt gleichzeitig (auf getrennten Leitungspaaren). Standard ab Fast Ethernet mit Switches.

Full Duplex verdoppelt effektiv die Bandbreite und macht CSMA/CD überflüssig. In 99 % aller Unternehmensnetze in Hamburg und Norddeutschland, die wir als IT-Dienstleister betreuen, läuft heute jeder einzelne Port im Full-Duplex-Modus.

Auto-Negotiation und MDI/MDIX

Zwei kleine Errungenschaften, über die heute niemand mehr spricht — und die genau deshalb reibungslos funktionieren.

Auto-Negotiation (IEEE 802.3u)

Beim Einstecken eines Kabels tauschen beide Ethernet-Partner Fast Link Pulses aus und einigen sich auf die höchste beiderseits unterstützte Geschwindigkeit und den bestmöglichen Duplex-Modus. Ein Gigabit-Switch-Port und ein 100-Mbit-Client-Port einigen sich automatisch auf 100 Mbit/s Full Duplex. Seit Gigabit Ethernet ist Auto-Negotiation verpflichtend.

MDI/MDIX-Auto

Früher musste man für bestimmte Verbindungen (z. B. PC zu PC, Switch zu Switch) ein Crossover-Kabel verwenden, das Sende- und Empfangsleitungen tauscht. Seit Gigabit Ethernet erkennt Auto-MDIX intern, welche Seite welche Rolle hat, und schaltet die Leitungspaare selbsttätig um. Heute ist praktisch jedes Kabel ein Universalkabel.

Schwesterartikel: Kabeltypen, PoE und Business-Einsatz

Die praktischen Themen — welches Cat-Kabel für Ihr Büro, wann Power over Ethernet (PoE) sinnvoll ist, was Neuverkabelung kostet, wie man VLANs konkret plant — haben wir bewusst in einen eigenen Artikel ausgelagert:

• Ethernet: Die Grundlagen erklärt — LAN-Technik für IT-Entscheider 2026

Dort finden Sie Entscheidungshilfen für Cat6a vs. Cat7 vs. Cat8, PoE-Klassen, VLAN-Beispiele aus dem Mittelstand, Kostenrahmen für Hamburger Neuverkabelungen und typische Fehlerquellen bei der Installation. Wer den Grundlagen-Artikel gelesen hat, den Sie gerade lesen, ist dort in vier Minuten auf dem neuesten Stand.

Für WLAN als Ergänzung zum Ethernet-Backbone empfehlen wir zusätzlich unseren Artikel Wi-Fi und WLAN: Ist das eigentlich dasselbe? — dort räumen wir mit dem häufigen Missverständnis auf, dass WLAN und Ethernet konkurrieren würden (sie ergänzen sich).

Häufige Missverständnisse zu Ethernet

Über Ethernet kursieren erstaunlich viele Mythen. Die häufigsten:

• „Ethernet ist doch das gleiche wie Internet." Nein — Ethernet ist die lokale Netzwerktechnologie im Gebäude. Das Internet nutzt auf der letzten Meile zwar oft Ethernet, ist aber selbst ein globales Geflecht aus IP-Routen auf Schicht 3.
• „WLAN ersetzt Ethernet." Nein — jeder Access Point hängt per Ethernet am Switch. WLAN ist eine Funkbrücke für die letzten Meter zum mobilen Gerät. Backbone, Drucker, Server, VoIP-Telefone laufen in fast allen Unternehmen weiter per Kabel.
• „Gigabit reicht doch völlig." Für Standard-Arbeitsplätze stimmt das meist. Aber Uplinks zum Server, PoE-Access-Points mit Wi-Fi 6E/7, Videoüberwachung und Backup-Jobs profitieren klar von 2,5, 10 oder 25 Gbit/s.
• „Cat7 ist schneller als Cat6a." Im RJ45-Netzwerk nein — beide liefern 10 Gbit/s bei 100 m. Cat7 entfaltet seinen Nutzen nur mit GG45/TERA-Steckern, die im Business-Umfeld kaum jemand einsetzt.
• „MAC-Adressen kann man nicht ändern." Hardwareseitig fest, softwareseitig lässt sich jede MAC überschreiben (MAC Spoofing). Deshalb ist MAC-Filtering als Sicherheitsmaßnahme nur minimal wirksam — besser: 802.1X-Port-Authentifizierung.
• „Ethernet ist alt, das wird bald abgelöst." Gegenteil: Ethernet setzt sich zunehmend auch in WANs durch (Carrier Ethernet), in Fahrzeugen (Automotive Ethernet), in der Industrie (TSN — Time-Sensitive Networking). Die Technologie ist aktueller denn je.

Checkliste: Ethernet-Grundwissen für IT-Verantwortliche

1. Standard verstehen: Ethernet = IEEE 802.3, lokale Netzwerktechnologie auf OSI-Schicht 1 und 2.
2. Frame-Aufbau kennen: Preamble, MAC-Adressen, EtherType, Nutzdaten, CRC — Grundaufbau seit 40 Jahren unverändert.
3. MAC-Adressen lesen können: 48 Bit, OUI = Hersteller. Wer eine MAC sieht, erkennt (mit Tool) das Gerät.
4. OSI-Schichten sauber trennen: Ethernet liefert Frames, IP routet Pakete, TCP stellt Reihenfolge sicher, HTTP macht das Websurfen. Jede Schicht hat genau eine Aufgabe.
5. Kollisions- vs. Broadcast-Domäne unterscheiden: Switch-Port = eigene Kollisionsdomäne, VLAN = separate Broadcast-Domäne.
6. Duplex-Modus prüfen: Moderne Umgebungen laufen Full Duplex. Mismatch ist ein klassisches Performance-Problem.
7. Auto-Negotiation respektieren: Entweder beide Seiten Auto, oder beide fest. Niemals mischen.
8. Ethernet in Architektur-Entscheidungen einbauen: Neue Gebäude immer Cat6a als Minimum, PoE-Budget einplanen, VLAN-Konzept vor der Installation.

Was Sie heute tun können

Für Geschäftsführer und IT-Verantwortliche aus Hamburg und Norddeutschland, die mehr aus ihrem Ethernet-Netzwerk rausholen wollen:

1. Netzwerkdokumentation prüfen. Wo laufen welche Kabel? Wer hängt an welchem Switch-Port? In 7 von 10 KMU existiert diese Doku nur halb — das rächt sich im Ernstfall. Unsere Techniker verbringen bei Neukunden regelmäßig die ersten Tage damit, überhaupt erstmal zu sehen, was vorhanden ist.
2. Switch-Logs und Port-Statistiken anschauen. CRC-Fehler, Drops, Broadcast-Stürme — das sind die Warnlampen auf Layer 2. Moderne Managed Switches zeigen das in Echtzeit.
3. VLAN-Konzept hinterfragen. Wenn Drucker, Kameras, Gäste-WLAN und Server im gleichen Segment hängen, ist das 2026 kein tragbarer Zustand mehr — insbesondere für NIS-2-betroffene Unternehmen. Weiterführend: Services Netzwerk, Managed WiFi.
4. Externe Meinung einholen. Ein Netzwerk-Review durch einen unabhängigen Dienstleister kostet wenig und bringt fast immer Überraschungen ans Licht. Wer den Layer-2-Unterbau dauerhaft sauber halten will, bekommt das bei uns als Teil unserer Managed IT Services — inklusive Switch-Monitoring, VLAN-Pflege und Patch-Doku.

Wenn Sie mögen, machen wir das gemeinsam: Erstgespräch buchen — 15 Minuten, kostenlos, ohne Vertriebsdruck. Wir gucken uns Ihre Netzwerk-Basis einmal von oben an und sagen Ihnen ehrlich, wo Handlungsbedarf ist.

Fazit

Ethernet ist eine der stillsten, wichtigsten Erfindungen der IT-Geschichte — 1973 in einem Forschungslabor entstanden, heute in jedem Büro, in jedem Rechenzentrum, in jedem Smart-Home. Die Grundprinzipien (Frames, MAC-Adressen, Layer-1/2-Trennung) sind seit mehr als vier Jahrzehnten weitgehend stabil, während die Geschwindigkeit um den Faktor 40.000 gestiegen ist (von 10 Mbit/s auf 400 Gbit/s). Wer Ethernet verstanden hat, versteht, wie moderne Netzwerke wirklich funktionieren — und kann bei Problemen gezielt die richtige Schicht adressieren, statt im Blindflug zu raten.
